ZELLACO TEST SUITE

ETT SKALBART, FLEXIBELT OCH MOBILT TESTSYSTEM

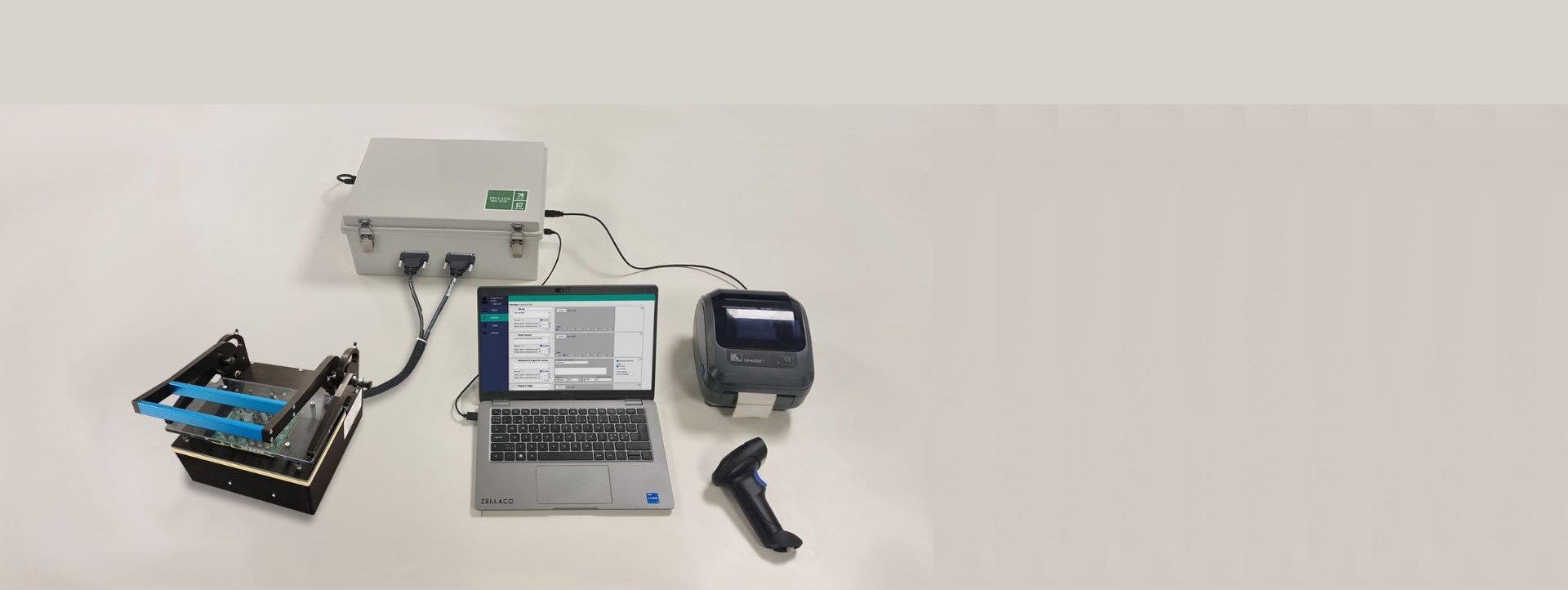

Zellaco Test Suite är ett modulbaserat system som enkelt kan anpassas för att testa kundernas produkter. Moduler som hanterar spänning, ström, temperatur, tryck, seriell kommunikation, I/O med mera kombineras för att genomföra en komplett test av din produkt. Programmering och test av produkten utförs vanligtvis på det monterade kretskortet placerat i en nålfixtur. I nästa steg kan ytterligare test utföras då produkten är färdigmonterad i den mekaniska konstruktionen.

 Flexibiliteten gör testsystemet användbart också för CI-tester och HIL-uppsättningar (Hardware In Loop), där testscripten kan styra extern hårdvara för teststimuli.

“Att kunna genomföra snabba och tillförlitliga tester är avgörande då en produkt tillverkas. Ju tidigare en felaktig produkt upptäcks, desto lägre blir kostnaden.”

zHUB

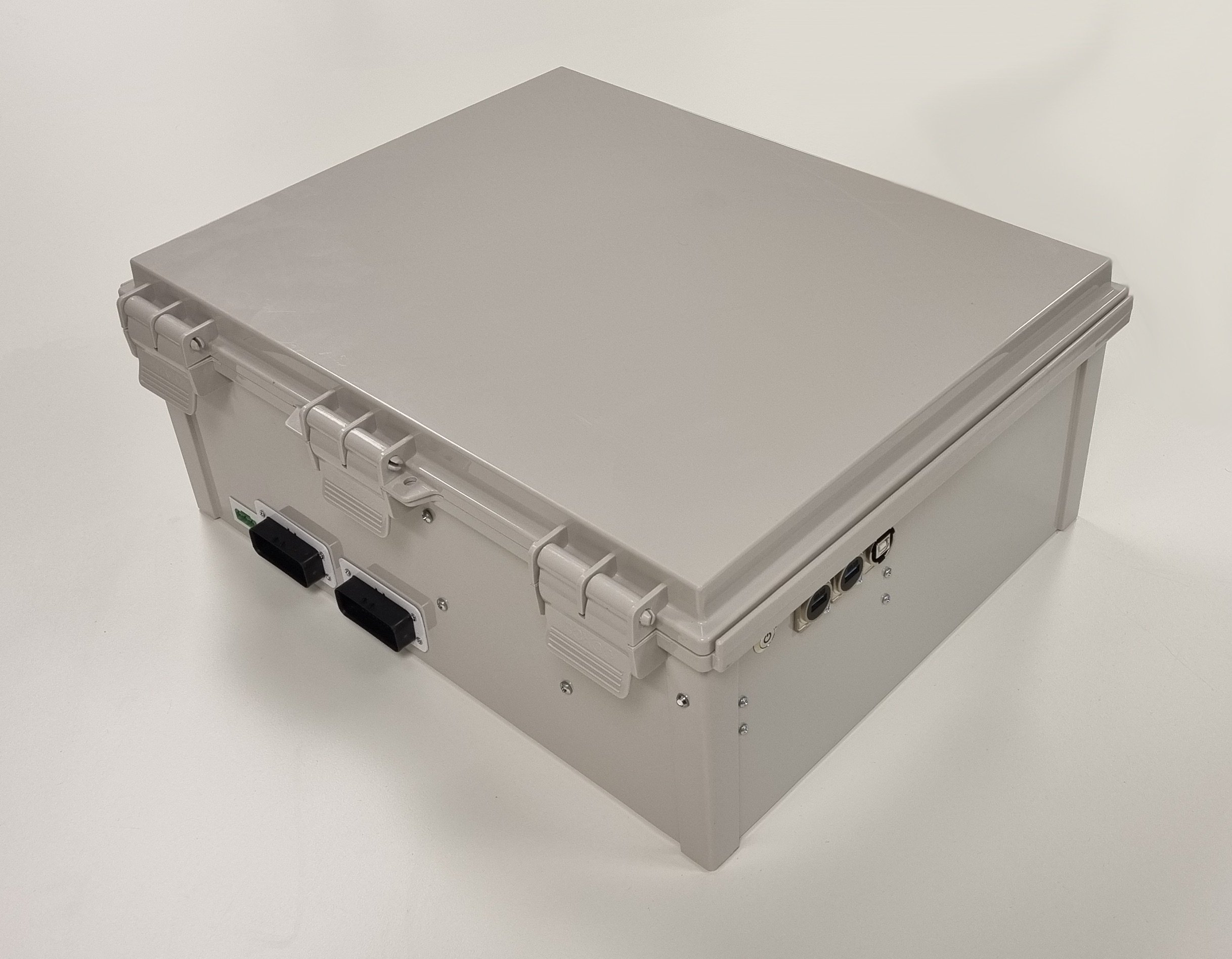

zHub är interfacet som innehåller de moduler och den elektronik som behövs för att utföra tester på den aktuella produkten. Beroende på produktens komplexitet och proceduren i produktionen kan ofta samma zHub användas både för kretskortstest och sluttest av den färdigmonterade produkten. I de fall det testade kretskortet är litet och har få testanslutningar kan testsystemet elektronik byggas in i själva testfixturen.

 zHub innehåller all nödvändig elektronik, inklusive koppling mot externa enheter, som streckkodsläsare eller skrivare. Den kompakta uppbyggnaden med minimalt av kringutrustning och kablage gör dessutom att testsystemet är mobilt. Om det bara produceras några få batcher av produkten kan den enkelt transporteras och användas för test och servicebehov inom den egna organisationen istället för att lagras hos EMS:en.

Vill du veta mer om Zellaco Test Suite? Kontakta oss så hjälper vi dig!

zHub är försedd med överströmsskydd samt galvanisk isolering mot den testade enheten för att skydda såväl testobjekt, zHub samt testdatorn. 

zFlow

zFlow är en PC-baserad mjukvara (Win10/11) som innehåller GUI och drivrutiner för de olika testmodulerna. Denna mjukvara är generell för samtliga testsystem och uppdateras fortlöpande för att hantera nya typer av testmoduler. 

Testet skrivs som ett Recept bestående av Actions som utför saker samt Test som mäter, kommunicerar eller för en dialog med operatören. Zellaco kan hjälpa till att ta fram testrecept för respektive produkt och test, och kunden kan därefter själv anpassa eller skapa nya recept. Systemet har möjlighet att sätta upp olika accessrättigheter som operatör, serviceperson eller administratör. 

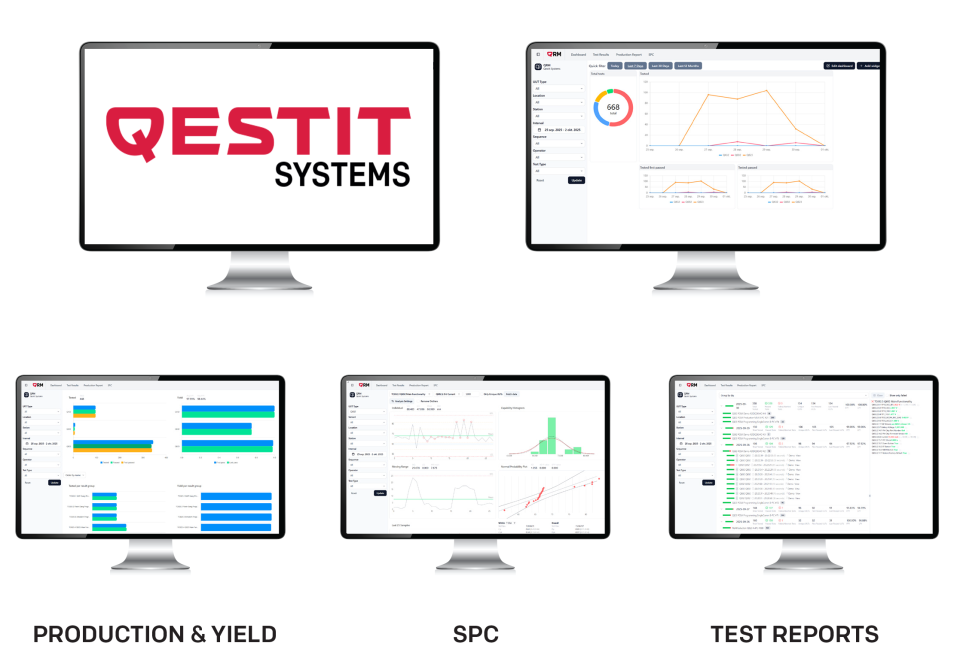

Testdata lagras lokalt och systemet körs normalt helt fristående utan nätverk, men kan också som option synkronisera testdata till en molntjänst där extern övervakning eller statistikbehandling kan ske.
